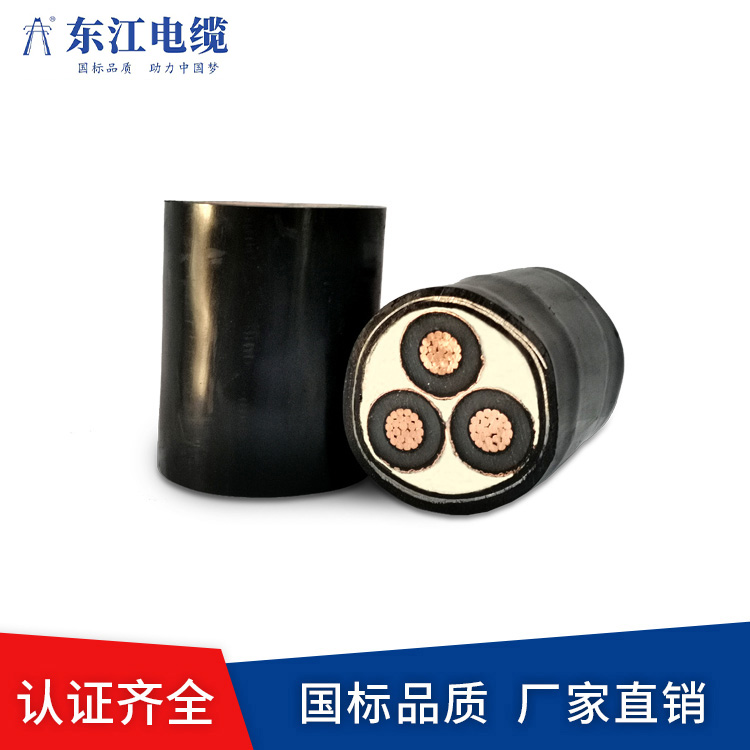

中高壓電纜
簡要描述：
6～35kV交聯聚乙烯絕緣電力電纜，也稱中壓電力電纜，其額定電壓分為幾個等級：3.6/6kV, 6/10kV, 8.7/15kV, 12/20kV, 26/35kV,其中最常用的電壓等級是8.7/15kV。
適用標準：產品製造依據是GB/T12706-2008《額定電壓1kV(Um=1.2kV)到35kV（Um=40.5kV）擠包絕緣電力電纜及附件》。
產品用途：
6～35kV交聯聚乙烯絕緣電力電纜，主要用途如下：
普通型電纜適用於交流額定電壓U0/U為3.6/6kV～26/35kV及以下的輸配電線路上。
阻燃型電纜適用於電纜敷設密集程度較高的發電站、地鐵、隧道、高層建築、大型工礦企業、油田和煤礦等場所。
耐火型電纜適用於對核電站、地鐵、隧道、高層建築等與防火安全和消防救生有關的地方。
低煙無鹵型電纜適用於對電纜阻燃、煙密度、毒性指數等有特別要求的場所，如地鐵、隧道、核電站和人群密集的場所等地方。
產品特征：
正常運行時電纜導體的最高溫度為90℃
短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過250℃。
電纜敷設時環境溫度應不低於0℃
電纜的彎曲半徑應符合一下規定：
單芯電纜的彎曲半徑無鎧裝不小於電纜外徑20倍，
有鎧裝不效益電纜外徑的15倍
三心電纜的彎曲半徑無鎧裝不小於電纜外徑15倍
有鎧裝電纜不小於電纜外徑的12倍
注意事項：
6～35kV交聯聚乙烯絕緣電力電纜，在施工和使用時必須注意以下事項：
(1) 工頻額定電壓U0/U為3.6/6kV～26/35kV。
(2) 正常運行時，電纜導體的最高工作溫度：90℃。
(3) 短路時（最長時間不超過5秒），電纜導體的最高溫度不超過250℃。
(4) 電纜敷設時，環境溫度應不低於0℃。
(5) 電纜彎曲半徑：單芯無鎧裝電纜，其彎曲半徑應不小於電纜外徑的20倍；單芯有鎧裝電纜，其彎曲半徑應不小於電纜外徑的15倍；三芯無鎧裝電纜，其彎曲半徑應不小於電纜外徑的15倍；三芯有鎧裝電纜，其彎曲半徑應不小於電纜外徑的12倍。
(6) 為了便於選擇電纜，將係統劃分為下列三類：
   A類：該係列任一相導體與地或接地導體接觸時，能在1分鍾內與係統分離。
  B類：按照JB/T8996-1999的規定，該係統可在單相接地故障時短時運行，時間應不超過1小時。對本部分的電纜，在任何情況下允許不超過8小時的，更長的帶故障運行時間。任何一年接地故障的總持續時間，應不超過125小時。
   C類：包括但不屬於A類、B類的所有係統。
(7) 應該認識到，在係統接地故障不能立即自動解除時，故障期間加在電纜絕緣上過高的電場強度，會在一定程度上縮短電纜壽命。
(8) 三相係統用電纜的額定電壓表

(9) 電纜埋地敷設時，土壤熱阻係數g=1.0℃m/W,但尚未考慮電纜長期運行時，由於水份遷移而導致封熱阻係數升高的現象。
(10) 電纜埋地敷設時，電纜的軸心與地麵距離為1000mm。
(11) 多根電纜敷設時，電纜的軸心距離 L=3D。
技術參數：
6～35kV交聯聚乙烯絕緣電力電纜，主要技術參數如下：
(1) 20℃時，導體最大直流電阻(Ω/km)

(2) 主要技術性能

(3) 不同環境因素時,電纜載流量的校正係數。

(4)相關技術參數：

YJV、YJLV


YJV22、YJLV22



YJV、YJLV


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV22、YJLV22


YJV62、YJLV62


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV、YJLV


YJV22、YJLV22
